THIẾT BỊ THI CÔNG CỌC D1500: CẤU TẠO VÀ PHẠM VI ỨNG DỤNG THỰC TẾ CÁC LOẠI GẦU

Thiết bị thi công cọc D1500 đóng vai trò xương sống trong các dự án cầu vượt sông, nhà cao tầng và cảng biển nước sâu đòi hỏi sức chịu tải đơn cọc hàng nghìn tấn. Việc kiểm soát chất lượng lỗ khoan đường kính 1.500 mm phụ thuộc trực tiếp vào năng lực máy khoan và tổ hợp gầu cắt tiếp xúc địa tầng. Tại những vị trí địa chất phức tạp, kỹ sư điều hành công trường cần tính toán tường minh giữa công suất thủy lực của thiết bị thi công cọc D1500 với đặc tính cơ lý đất đá nhằm loại trừ rủi ro sập vách, lệch tâm hoặc kẹt cần Kelly ngoài ý muốn.

Thiết Bị Thi Công Cọc D1500: Các Loại Gầu Phổ Biến Khi Thi Công Là Gì?

Thiết bị thi công cọc D1500 sử dụng ba dòng gầu chính gồm gầu khoan đất, gầu phá đá và gầu vét đáy. Tích hợp răng dẹt bóc tách sét cát, răng bi hợp kim tungsten phá vỡ đá gốc và cánh gạt phẳng gom mùn khoan. Đảm bảo tốc độ bóc tách đất đá tối ưu và chất lượng hố khoan theo TCVN 9395:2012 cho công trình móng sâu.

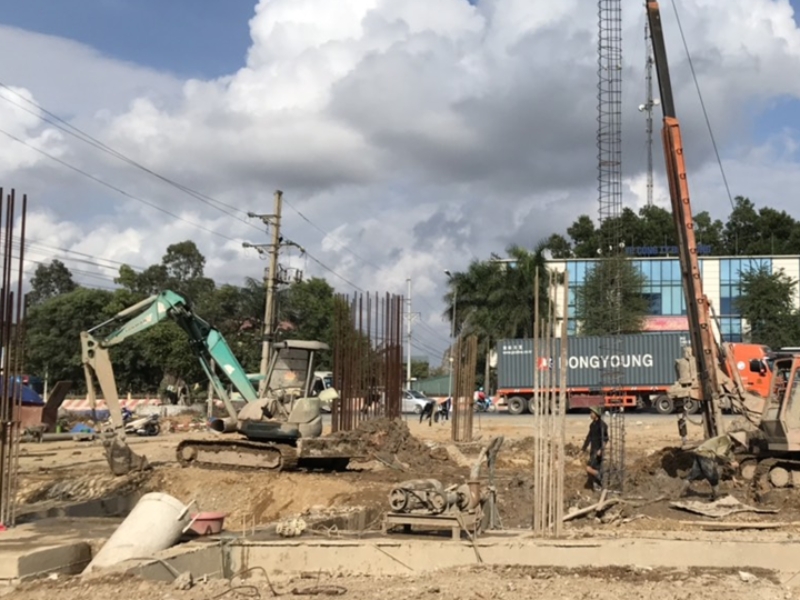

KHOANNHOI.COM sở hữu đội ngũ và thiết bị thi công cọc D1500 tiêu chuẩn và chất lượng

Tiêu Chuẩn Lựa Chọn Thiết Bị Thi Công Cọc D1500 Cho Từng Địa Tầng Đất Đá

Chọn lựa cấu hình máy khoan đường kính lớn đòi hỏi tính toán chi tiết về mômen uốn, tải trọng máy và áp lực cắt đáy lỗ khoan.

Yêu cầu momen xoắn và áp lực ép đỉnh cần của thiết bị thi công cọc D1500

Một bộ thiết bị thi công cọc D1500 đạt chuẩn phải sở hữu mômen xoắn từ 220 kNm đến 360 kNm để duy trì vòng tua ổn định khi cắt phoi đất cứng. Lực ép đỉnh đầu bò duy trì từ 180 kN đến 250 kN, kết hợp tải trọng cần Kelly nặng hơn 10 tấn giúp răng cắt ghim sâu vào lớp sỏi đá. Sự phối hợp chính xác này của thiết bị thi công cọc D1500 triệt tiêu hiện tượng trượt gầu, rung lắc tháp khoan và biến dạng ống vách casing.

Cơ chế điều phối áp suất dung dịch giữ thành polymer và bentonite trong hố khoan

Mực dung dịch khoan giữ thành phải duy trì cao hơn mực nước ngầm từ 1,5 m đến 2,0 m nhằm tạo áp lực thủy tĩnh kháng trượt đất. Khi thi công cọc khoan nhồi D1500, dung dịch polymer cải tiến hoặc bentonite cần kiểm soát độ nhớt Marsh trong ngưỡng 35 đến 55 giây. Tốc độ kéo cần của thiết bị thi công cọc D1500 luôn được khống chế dưới 0,3 m/s ở tầng cát mịn bão hòa nước nhằm loại bỏ triệt để hiệu ứng piston hút chân không gây sập vách hố đào.

Đặc Điểm Cấu Tạo Cơ Khí Và Nguyên Lý Vận Hành Của Các Dòng Gầu Chuyên Dụng

Mỗi chủng loại gầu khoan là một kết cấu cơ khí tinh vi chịu mài mòn cực cao, làm việc dưới áp lực nén thủy lực liên tục hàng trăm kilonewton.

Cơ cấu đóng mở đáy tự động và góc nghiêng răng cắt của gầu khoan đất

Xét về cấu tạo gầu khoan cọc nhồi D1500 đào đất, thiết bị sở hữu thân trụ rỗng đôi vách bằng thép cường độ cao, tích hợp chốt khóa lò xo tự động kích hoạt khi hạ chạm đáy và đảo chiều xoay. Dàn răng dẹt (flat teeth) bố trí đối xứng với góc nghiêng tấn công từ 35 đến 42 độ, nêm sâu và gom đất vào khoang chứa nhanh chóng. Nhờ cơ cấu này, thiết bị thi công cọc D1500 bốc dỡ bùn sét, cát pha lên mặt đất trơn tru mà không làm phân tầng hỗn hợp trầm tích dưới đáy lỗ khoan sâu.

Kết cấu chịu mài mòn và hệ thống răng bi hợp kim của gầu khoan đá

Khi gặp tầng đá cứng, nhà thầu đưa vào sử dụng gầu khoan cọc nhồi D1500 chuyên dụng với vành cắt đính răng bi tungsten carbide siêu cứng. Đáy gầu chế tạo từ thép tấm Hardox 450 chịu va đập kết hợp khối dẫn hướng chống đảo tâm, truyền toàn bộ lực ép dọc trục trực tiếp xuống mặt đá gốc. Dưới mômen xoắn cực đại từ thiết bị thi công cọc D1500, hệ răng bi tán vỡ vụn cấu trúc đá, đẩy phoi mạt đá lọt gọn vào thùng chứa qua khe đáy đôi một chiều.

Phân Định Ranh Giới Ứng Dụng Thực Tế Giữa Gầu Đất, Gầu Đá Và Gầu Vét

Hiệu quả kinh tế của công tác khoan cọc phụ thuộc vào sự chuẩn xác khi quyết định thời điểm hoán đổi công cụ cắt dưới đáy sâu.

Thời điểm chuyển đổi từ gầu khoan đất sang gầu phá đá theo chỉ số SPT

Kỹ sư điều hành căn cứ kết quả xuyên tiêu chuẩn trên hình trụ địa chất: khi chỉ số SPT vượt ngưỡng N30 ở tầng sỏi sạn hoặc N50 ở tầng sét kết, gầu đất sẽ bị mòn răng nhanh và trượt quay tròn. Việc điều động thiết bị thi công cọc D1500 mang gầu đá răng bi tại thời điểm này sẽ bảo vệ cụm bạc xoay, tránh uốn cần Kelly và duy trì tốc độ xuyên thấu ổn định từ 0,8 m đến 1,2 m mỗi giờ.

Quy trình hạ gầu vét đáy chuẩn hóa chiều dày lớp cặn lắng trước khi hạ lồng thép

Sau khi đào tới cao độ thiết kế, công đoạn làm sạch đáy lỗ khoan được thực hiện bởi gầu vét đáy có lưỡi gạt phẳng và nắp chặn một chiều. Thao tác điều khiển thiết bị thi công cọc D1500 quay gầu vét với tốc độ chậm khoảng 3 đến 5 vòng/phút nhằm thu gom toàn bộ cặn lắng lơ lửng mà không khoét sâu thêm vào tầng đất chịu lực. Quy trình này đảm bảo lớp cặn lắng trước khi đổ bê tông không vượt quá 50 mm theo tiêu chuẩn nghiệm thu hiện hành.

Khắc phục hiện tượng dính sét bết gầu và nghẽn xả vật liệu đáy hố

Tại các tầng sét dẻo chảy hoặc bùn dẻo mềm, đất thường bết dính chặt vào vách trong gầu khoan khiến cửa đáy không thể tự bung xả. Đội ngũ vận hành thiết bị thi công cọc D1500 xử lý bằng cách bơm nước áp lực rửa khoang, hàn thêm các gân giải tỏa áp suất khí chân không bên trong thân gầu và điều chỉnh tỷ trọng dung dịch khoan xuống 1,05 g/cm3 để chống hiện tượng dính bám cục bộ.

KHOANNHOI.COM đã triển khai nhiều dự án thi công cọc D1500 tiêu chuẩn

Câu Hỏi Thường Gặp Về Gầu Khoan Và Thiết Bị Thi Công Cọc D1500

Khi nào nên chuyển từ gầu ngoạm đất sang gầu khoan phá đá (theo chỉ số SPT)?

Nên chuyển sang gầu phá đá ngay khi chỉ số SPT N lớn hơn 30 tại tầng cuội sỏi hoặc N lớn hơn 50.

Điểm khác biệt giữa gầu khoan đá răng bi và gầu khoan đất đáy đôi là gì?

Gầu đá dùng răng bi carbide tán vụn đá nén ép, trong khi gầu đất đáy đôi dùng răng dẹt bóc tách cơ học.

Gầu vét đáy hố khoan D1500 hoạt động theo nguyên lý nào để xử lý mùn khoan?

Gầu vét quay chậm, gạt phẳng mùn lắng qua khe nắp lật một chiều, ngăn cặn rơi ngược lại hố khoan.

Tối Ưu Hiệu Suất Khoan Cọc Đường Kính Lớn Qua Chiến Lược Luân Chuyển Mũi Cắt

Quản trị hao mòn cơ khí và điều phối nhịp nhàng các chu kỳ cắt gọt là chìa khóa then chốt giúp tối ưu chi phí dự án nền móng. Đơn vị thi công sở hữu dàn thiết bị hiện đại cần xây dựng biểu đồ luân chuyển gầu khoan khoa học dựa trên từng lớp địa tầng ghi nhận thực tế tại hiện trường. Sự phối hợp chuẩn xác giữa kinh nghiệm điều khiển máy khoan của thợ bậc cao cùng công nghệ dung dịch giữ vách ổn định giúp bảo vệ kết cấu thành vách tối đa.

Đầu tư đồng bộ thiết bị thi công cọc D1500 kết hợp quy trình kiểm soát cặn lắng nghiêm ngặt sẽ đảm bảo chất lượng cọc nguyên khối, loại trừ khuyết tật bê tông và mang lại sự an toàn tuyệt đối cho toàn bộ công trình xây dựng.
