THIẾT BỊ THI CÔNG CỌC D1000: CẤU TẠO RĂNG CẮT VÀ BIỆN PHÁP LẤY LÕI CỦA ỐNG KHOAN PHÁ ĐÁ CORE BARREL

Thiết bị thi công cọc D1000 khi tiếp cận các tầng địa chất đá cứng đòi hỏi những giải pháp công nghệ đào cắt đặc thù nhằm giải phóng ứng suất liên kết khoáng vật. Tại các tầng đá phiến sét cứng, đá cát kết hoặc đá granite có cường độ nén đơn trục vượt quá 50 MPa, các đầu khoan ruột gà thông thường hoàn toàn mất tác dụng do hiện tượng trượt răng hoặc mài mòn quá mức. Việc làm chủ ống khoan lấy lõi Core Barrel cùng cấu trúc vành răng cắt chịu lực cao là điều kiện tiên quyết giúp nhà thầu kiểm soát chính xác độ nghiêng lỗ khoan, duy trì tốc độ xuyên sâu ổn định và tối ưu chi phí phụ tùng tiêu hao.

Thiết Bị Thi Công Cọc D1000 Ống Khoan Phá Đá Core Barrel Là Gì?

Thiết bị thi công cọc D1000 ống khoan phá đá Core Barrel là kết cấu cơ khí chuyên dụng dùng khoan cắt rãnh biên đá đáy hố móng. Tích hợp vành răng cắt hợp kim siêu cứng Tungsten Carbide và ống thép chịu xoắn thành dày. Giúp cô lập trụ đá lõi nguyên khối và giải phóng ứng suất đáy cọc cho nhà thầu nền móng.

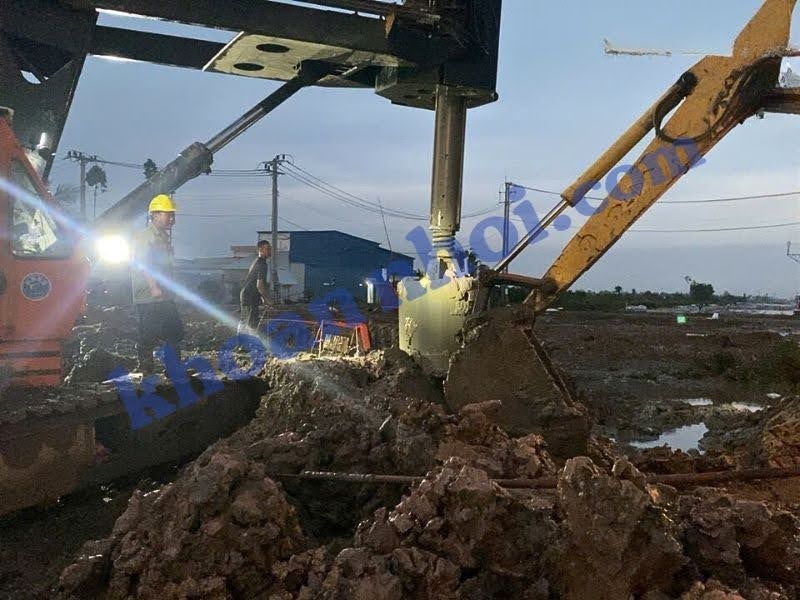

KHOANNHOI.COM sở hữu đội ngũ và thiết bị thi công cọc D1000 tiêu chuẩn và chất lượng

Cấu Tạo Chi Tiết Cụm Răng Cắt Hợp Kim Của Ống Khoan Lấy Lõi

Đối với cọc đường kính 1000 mm, ống Core Barrel chịu mô-men xoắn cùng tải trọng dọc trục cực lớn từ đầu xoay thủy lực. Vì vậy, hệ thống răng cắt bố trí ở chu vi miệng vành đáy đóng vai trò xung yếu, trực tiếp nghiền vỡ liên kết tinh thể đá và quyết định tốc độ đào sâu của toàn bộ hệ thiết bị.

Vị trí và thông số vật liệu hợp kim Tungsten Carbide trên thiết bị thi công cọc D1000

Mác vật liệu và thông số gia công trên thiết bị thi công cọc D1000 quyết định trực tiếp khả năng chịu mài mòn va đập khi xuyên tầng địa chất phức tạp. Bảng thông số cơ lý chi tiết của cụm cắt:

Việc bố trí răng so le chính xác trên vành ống của hệ ống lấy lõi giúp giải phóng hoàn toàn thân ống khỏi ma sát thành hố và tăng lưu lượng thoát phôi.

Góc đặt răng cắt vòng và cơ chế phân bổ lực phá vỡ ứng suất đá

Răng hợp kim được hàn nghiêng góc đón 45 độ đến 55 độ so với tiếp tuyến vành đáy. Thiết lập góc cắt đón này giúp thiết bị thi công cọc D1000 chuyển hóa áp lực đè ép dọc trục thành lực nêm cắt vỡ vụn cục bộ, tránh ma sát trượt sinh nhiệt cao. Bố trí góc nghiêng so le trong ngoài còn giữ vách hố khoan luôn thẳng đứng, bảo vệ vỏ ống khoan phá đá không cọ xát trực tiếp vào vách đá.

Quy Trình Khoan Cắt Vòng Chu Vi Và Cô Lập Trụ Lõi Đá

Kỹ thuật khoan phá đá của thiết bị thi công cọc D1000 tập trung cắt rãnh chu vi khép kín thay vì băm nát toàn bộ tiết diện 0,785 m2 đáy móng. Cơ chế đào vòng này giải phóng trạng thái ứng suất giam hãm ngang, hình thành trụ đá tự do bên trong lòng ống và tiết kiệm đến 70% công suất dàn khoan thủy lực.

Kiểm soát tốc độ xoay và áp lực đè ép khi ống khoan cắt biên đá

Khi vận hành thiết bị thi công cọc D1000 qua tầng đá RQD cao, kỹ sư cần duy trì tốc độ vòng quay thấp khoảng 8-14 vòng/phút nhằm triệt tiêu nguy cơ sốc nhiệt rụng răng hợp kim. Đồng thời, kiểm soát áp lực nén thủy lực ổn định mức 150-220 bar để tải trọng phân bổ đều lên từng đầu mũi cắt. Tốc độ nén chuẩn xác giúp cụm ống khoan phá đá bào mòn lớp đá thành các mảnh vụn nhỏ, thoát nhanh theo rãnh xẻ bên ngoài thân ống và ngăn ngừa nguy cơ bó kẹt đáy hố.

Độ sâu cắt tối ưu của một chu kỳ khoan trước khi xử lý ngắt đáy

Độ sâu xâm thực của mỗi chu kỳ khoan cắt biên phụ thuộc vào cường độ nén và mức độ nứt nẻ của vỉa đá. Thực tế thi công chứng minh thiết bị thi công cọc D1000 vận hành an toàn và đạt năng suất cao nhất khi hành trình cắt đạt độ sâu từ 0,6 m đến 1,2 m. Nếu ép sâu vượt ngưỡng cho phép, ma sát thành ống bên trong sẽ gia tăng đột biến, gây nghẽn phôi đá và dẫn tới rủi ro quá tải mô-men xoắn của thiết bị thi công cọc D1000 tại hiện trường.

Biện Pháp Kỹ Thuật Kích Bẻ Và Gắp Lõi Đá Sau Khi Khoan Cắt Biên

Sau khi tạo xong rãnh tròn chu vi, thách thức cơ học tiếp theo là làm thế nào để bẻ gãy chân đế trụ đá nguyên khối và đưa lên mặt đất an toàn mà không làm sập thành vách.

Cơ cấu nêm tự khóa bên trong ống khoan để kích gãy chân lõi đá

Bên trong lòng ống của thiết bị thi công cọc D1000, nhà sản xuất bố trí hệ thống vòng gân hoặc các lá thép nêm trọng lực (core catcher rings). Khi hạ ống xoay cắt xuống, các lá nêm áp sát vào thành trong nhờ lực đẩy của phôi đá. Nhưng khi bắt đầu nâng cần kelly lên, dưới tác động của trọng lượng bản thân và góc vát côn ngược, cơ cấu này lập tức siết chặt vào chu vi trụ đá. Dưới lực kéo giật từ cáp chính, mô-men uốn tập trung tại tiết diện chân lõi sẽ bẻ gãy liên kết chân trụ, cho phép kéo toàn bộ khối đá nằm gọn bên trong thiết bị thi công cọc D1000.

Ứng dụng thùng chứa lõi chuyên dụng và ngàm gắp đá thu hồi đáy hố khoan

Đối với các tầng đá nứt nẻ mạnh khiến trụ đá bị vỡ vụn trong quá trình khoan cắt biên, việc ứng dụng thùng chứa đáy mở (clean-out bucket) hoặc gầu ngàm thủy lực chuyên dụng là bắt buộc. Hệ thống gầu ngoạm này kết hợp nhịp nhàng cùng dàn khoan phá đá chuyên dụng nhằm nạo sạch các mảnh vỡ có kích thước từ 150 mm đến 400 mm còn sót lại. Việc làm sạch triệt để giúp công tác thi công cọc nhồi D1000 đạt tiêu chuẩn tiếp xúc mũi cọc chịu lực vào tầng đá gốc thiết kế.

KHOANNHOI.COM đã triển khai nhiều dự án thi công cọc D1000 tiêu chuẩn

Giải Đáp Thắc Mắc Chuyên Sâu Về Vận Hành Khoan Lấy Lõi Đáy Cọc

Khoan phá đá cọc nhồi D1000 nên cài đặt tốc độ vòng quay và áp lực nén bao nhiêu để không mòn răng?

Duy trì vòng quay 8-12 vòng/phút, kết hợp áp lực nén thủy lực 160-200 bar giúp ổn định tải trọng và giảm mài mòn răng.

Nguyên nhân răng hợp kim cắt đá cọc D1000 bị mẻ hoặc rụng liên tục và cách khắc phục?

Do va đập mạch đá nghiêng hoặc ứng suất nhiệt; cần kiểm tra góc hàn đắp, hạ tốc độ xoay và cấp đủ dung dịch làm mát.

Răng cắt trên ống khoan phá đá cọc D1000 làm bằng chất liệu gì?

Thân răng gia công từ thép hợp kim 42CrMo nhiệt luyện, đầu răng liên kết hạt cacbua vonfram Tungsten Carbide có độ cứng trên 89 HRA.

Giải Pháp Cơ Giới Hóa Đột Phá Nâng Tầm Chất Lượng Nền Móng Ngầm

Lựa chọn chính xác cấu hình đầu cắt và phương pháp kích lõi đá quyết định đến tiến độ toàn bộ công trình ngầm. Việc ứng dụng linh hoạt thiết bị thi công cọc D1000 giúp hạn chế rủi ro trôi tiến độ khi gặp phải các tầng đá dị thường có cường độ nén cao. Kỹ sư giám sát cần bám sát thông số vận hành của dàn máy, định kỳ kiểm tra dung sai hao mòn răng và lực giữ của cơ cấu nêm để duy trì trạng thái hoạt động tối ưu. Đầu tư chuẩn hóa thiết bị thi công cọc D1000 cùng sự đồng hành của đội ngũ kỹ thuật KHOANNHOI.COM sẽ mang lại giải pháp thi công hạ tầng vững chắc, an toàn tuyệt đối và tiết kiệm ngân sách vật tư tiêu hao trên từng mét khoan sâu.
